SWR Meter untuk Matching Pemancar - Kabel - Antena

Jumat, 16 Maret 2012 , Posted by Rey Arifin at 22.06

Alat ukur dasar atau wajib yang sangat diperlukan oleh para teknisi yang bekerja pada Radio Frequency adalah SWR Meter atau kadang ada yang menyebut dengan lengkap VSWR Meter.

Sebelum membicarakan cara membuat SWR/VSWR meter ini, supaya kita sedikit memiliki bekal knowledge tentang SWR/VSWR dalam dunia per-radio-an ini akan disinggung tentang SWR/VSWR.

SWR atau lebih lengkapnya VSWR adalah singkatan dari Voltage Standing Wave Ratio, atau kalau diterjemahkan secara bebas adalah, Perbandingan Tegangan Gelombang Berdiri. Mungkin kata “berdiri” di sini akan menimbulkan kesan atau pertanyaan tersendiri.

Gelombang elektromagnetik yang dipancarkan oleh sebuah transmitter RF yang dilalukan sebuah transmisi line (misal: cable coax, feeder, dll) tidak lagi memiliki bentuk sebagai sinyal sinusoidal yang sempurna, namun mirip dengan sinyal sinusoidal yang telah disearahkan oleh sebuah diode rectifier, dimana porsi negatif dari sinyal sinusoidal dibalik menjadi positif semua, makanya kesan pertama yang bisa dilihat oleh para researcher saat itu adalah berdiri atau “Standing Wave”.

Sifat dari gelombang elektromagnetik ini adalah dapat terpantul (reflected) bila menemui impedansi yang tidak sama (matched) dengan impedansi saluran transmisi yang dilaluinya. Sesuai dengan kaidah “Setengah Daya Maksimum”, dimana daya di beban akan maksimum pada saat impedansinya sesuai dengan impedansi saluran transmisi. Atau dengan kata lain, tidak ada gelombang terpantul yang kembali ke saluran transmisi, yang mengakibatkan transceiver menjadi saturasi atau efeknya transistor final akan mati atau rusak.

Pada kondisi impedansi antenna dan impedansi saluran transmisi tidak sesuai (matched), biasanya ditunjukkan dengan VSWR > 1, maka beberapa efek berikut akan dirasakan:

Daya RF yang sampai di antenna tidak maximum, sehingga pancaran tidak akan jau
Bercampurnya gelombang maju (forward) dan gelombang pantul (reflected) kemungkinan akan mempengaruhi kualitas suara pancaran, mungkin saja terdengar parau atau tidak bulat.
Nilai VSWR yang terlalu tinggi (VSWR > 2), akan membuat RF Linear Amplifier mengalami saturasi, yang biasanya terasa “over heating” dan bila dibiarkan terus-terusan akan membuat rusak komponen di Final.

Dalam notasi matematis, VSWR atau SWR tidak memiliki dimensi karena merupakan perbandingan 2 buah variable yang berdimensi sama (voltage). Dengan rumus sebagai berikut:

SWR = [1 + Rc] / [1 - Rc]

Dimana:

RC = | [ZL - Zo] / [ZL + Zo] |
ZL = impedansi input antenna (beban)
Zo = impedansi saluran transmisi (coax, feeder, dll)
Bila ZL atau Zo merupakan bilangan imajiner atau khayal, maka ZL atau Zo ini merupakan magnitudo dari bilangan tersebut.

Kita ambil contoh:

Contoh 1: Zo (Transmittion Line) = 50 Ohm, ZL (Antenna) = 50 Ohm

Maka, RC = [50-50]/[50+50]=0, maka SWR=[1+0]/[1-0]=1 (kondisi ini disebut matched)

Contoh 2: Zo = 50 Ohm, ZL = 100 Ohm, maka SWR = 2

Contoh 3: Zo = 50 Ohm, ZL = 25 Ohm, maka SWR = 2

Sebuah antenna dipole 1/4 lambda (masing-masing sayap panjangnya 1/4 lambda, total kedua sayap 1/2 lambda) memiliki impedansi input yang hampir murni dengan nilai mendekati 50 Ohm, makanya antenna ini akan memberikan pembacaan VSWR atau SWR mendekati 1 (matched).

berikut ini jenis swr yg ada dipasaran

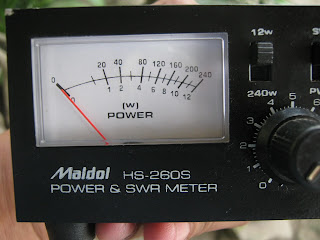

1.madol swr
cara menggunakanya untuk proses pengetriman
1.hubungkan outpout swr ke dummyload 50ohm
2.hubungkan input swr ke boster atau pemancar yg di mau ditrim
3.perahatikan pososisi salkar misal kita buat pemancar pakek 1971 yg keluarnya kira2 5watt posisi saklar kiri pada level 12watt dan yg kanan pada swr posisi potensio di posisi 0.

=================================================================
